기술소개

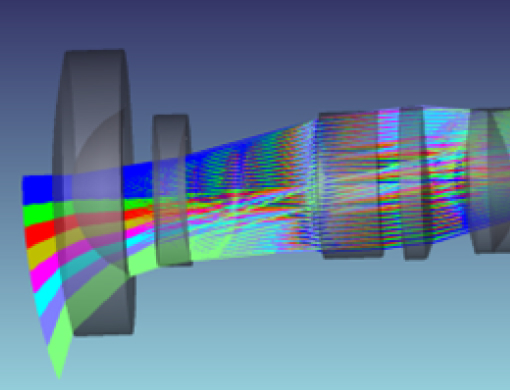

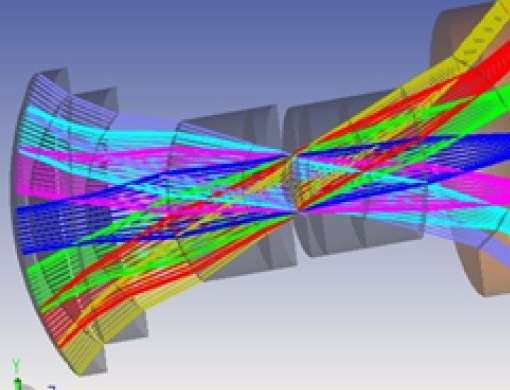

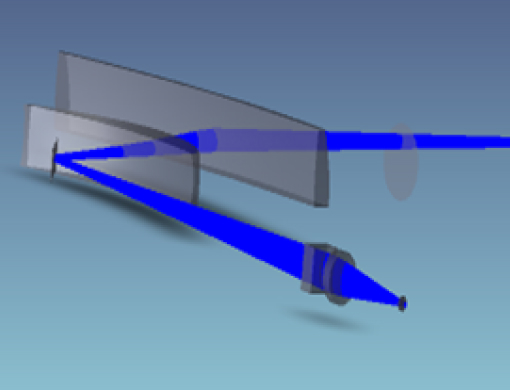

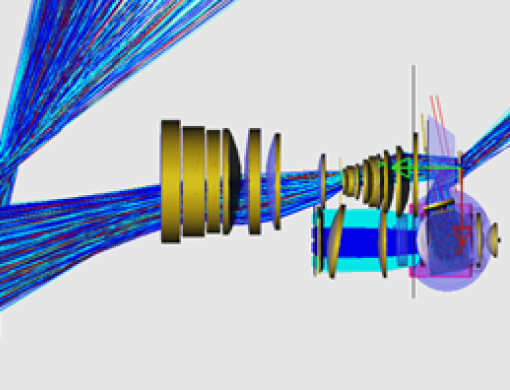

광학설계

에이지광학은 다양한 설계 프로그램을 통해 정밀하고 최고의 광학 설계 기술을 이끌어내고 있습니다.

Automotive Lens

  • - Black Box Camera
  • - ADAS Lens(Wide FOV, Narrow FOV)
  • - Logo Projection Lens
  • - CMS(Car Mirror System)
  • - ADAS VIS SWIR Lens
  • - LiDAR Objective Lens
  • - DSM(Driver Status Monitoring)
  • - Head lamp Lens Module
  • - In Cabin(RGB IR) Lens

Defense Application

  • - Long Wave IR(LWIR) Objective Lens
  • - Night Vision Binocular Objective Eyepiece Lens

Medical Application

  • - IR Lens (Thermography)
  • - Long Wave IR (LWIR) Objective Lens

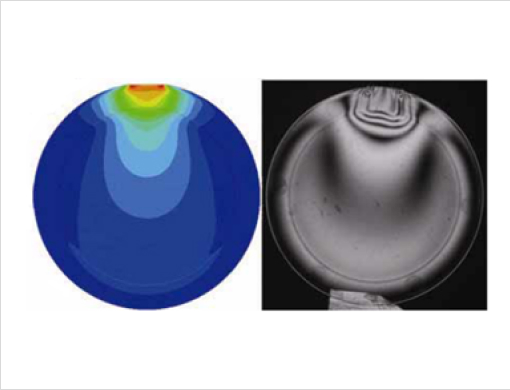

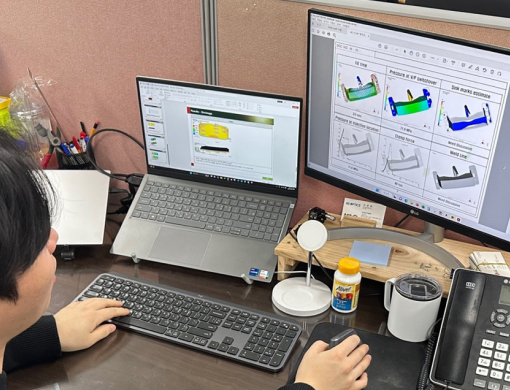

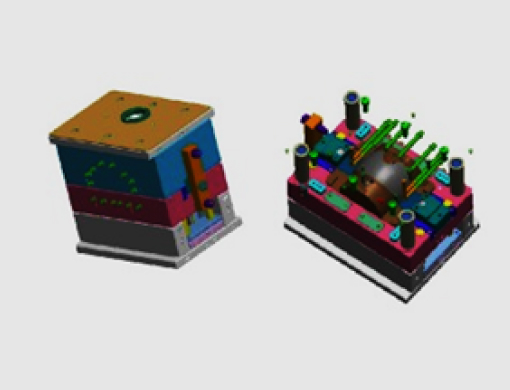

금형 설계 기술(유동해석)

에이지광학은 다양한 경험과 정밀항 금형 설계 기술을 통해 효율성, 생명력, 비용 절감 등 최적의 금형 설계를 제안합니다.

TECHNOLOGY

  • - Aspheric glass lens mold design
  • - Thermal simulation
  • - Plastic lens mold design

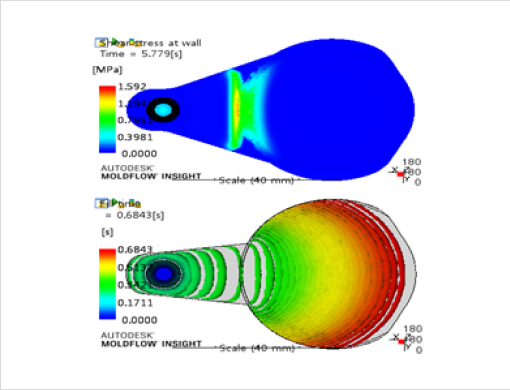

  • - Mold flow analysis

가공기술

에이지광학은 가공조건에 최적화된 역량을 가진 전문가들이 모여 초정밀 가공기술을 통해 최고의 품질을 가진 제품을 생산합니다.

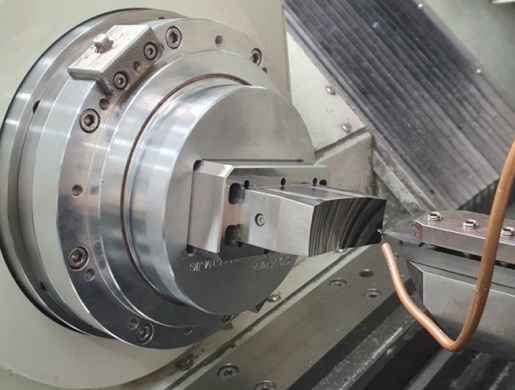

DTM

Diamond Turning Machine

  • Max Processing Size 400μm
  • Mode Core
  • Plastic Lens
  • Glass Lens
  • Aspheric & Freeform surface
  • Roughness 5nm

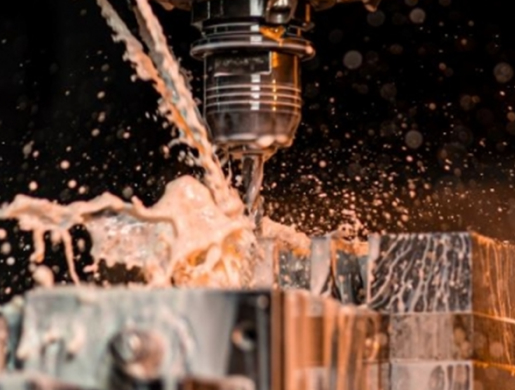

CNC

Computer Numerical Control

  • Max Processing Size 400μm
  • Mode Core
  • Plastic Lens
  • Glass Lens
  • Aspheric & Freeform surface
  • Roughness 5nm

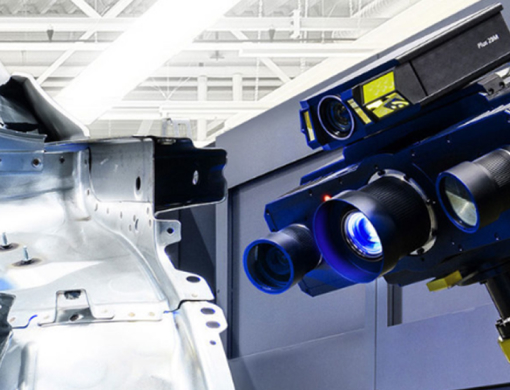

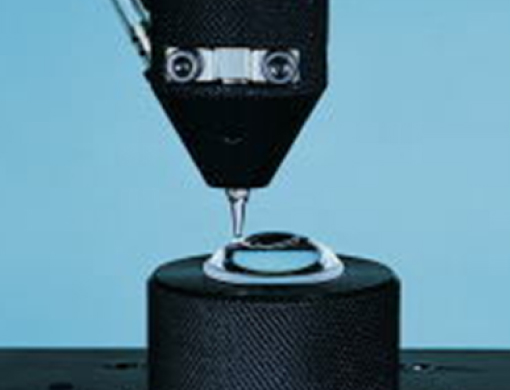

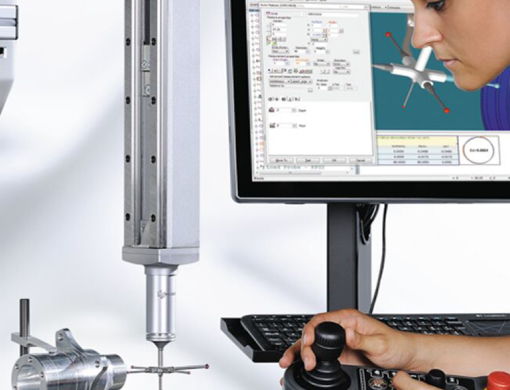

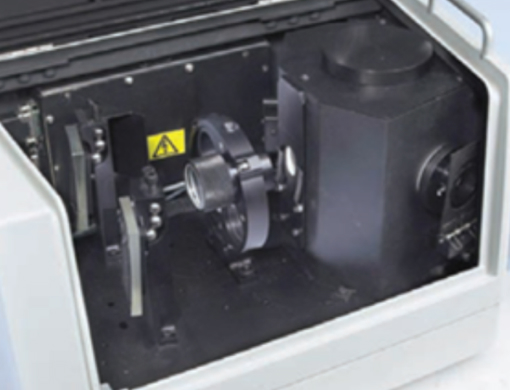

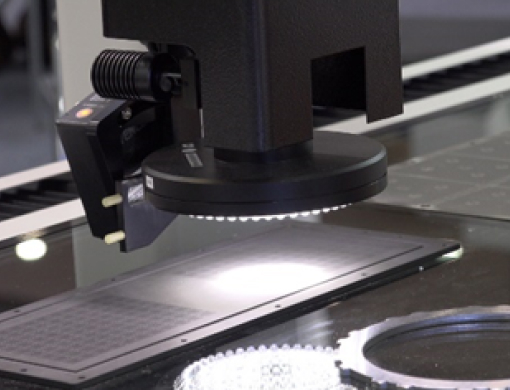

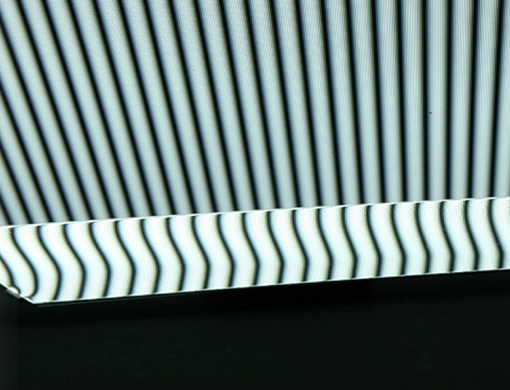

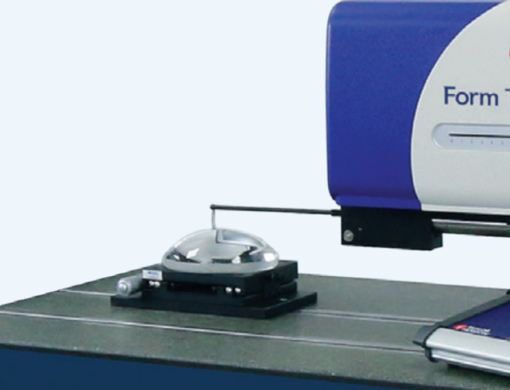

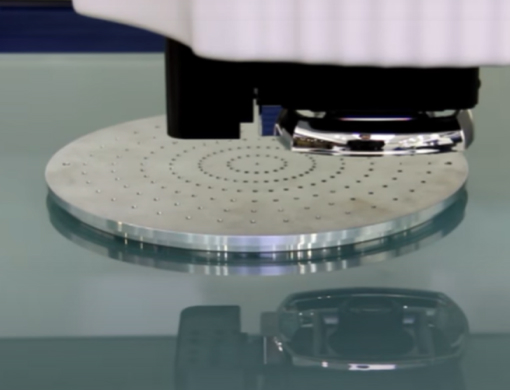

측정기술

에이지광학은 각 기술 별 조건에 맞는 측정기기를 사용하여 정확한 측정값을 제시합니다.

PV Resolution 0.05μm
Geometric resolution 0.7μm
Measure range Ø400
PV Resolution 0.05μm
Geometric resolution 0.7μm
Measure range Ø400
PV Resolution 0.05μm
Geometric resolution 0.7μm
Measure range Ø400
PV Resolution 0.05μm
Geometric resolution 0.7μm
Measure range Ø400
PV Resolution 0.05μm
Geometric resolution 0.7μm
Measure range Ø400
PV Resolution 0.05μm
Geometric resolution 0.7μm
Measure range Ø400
PV Resolution 0.05μm
Geometric resolution 0.7μm
Measure range Ø400
PV Resolution 0.05μm
Geometric resolution 0.7μm
Measure range Ø400

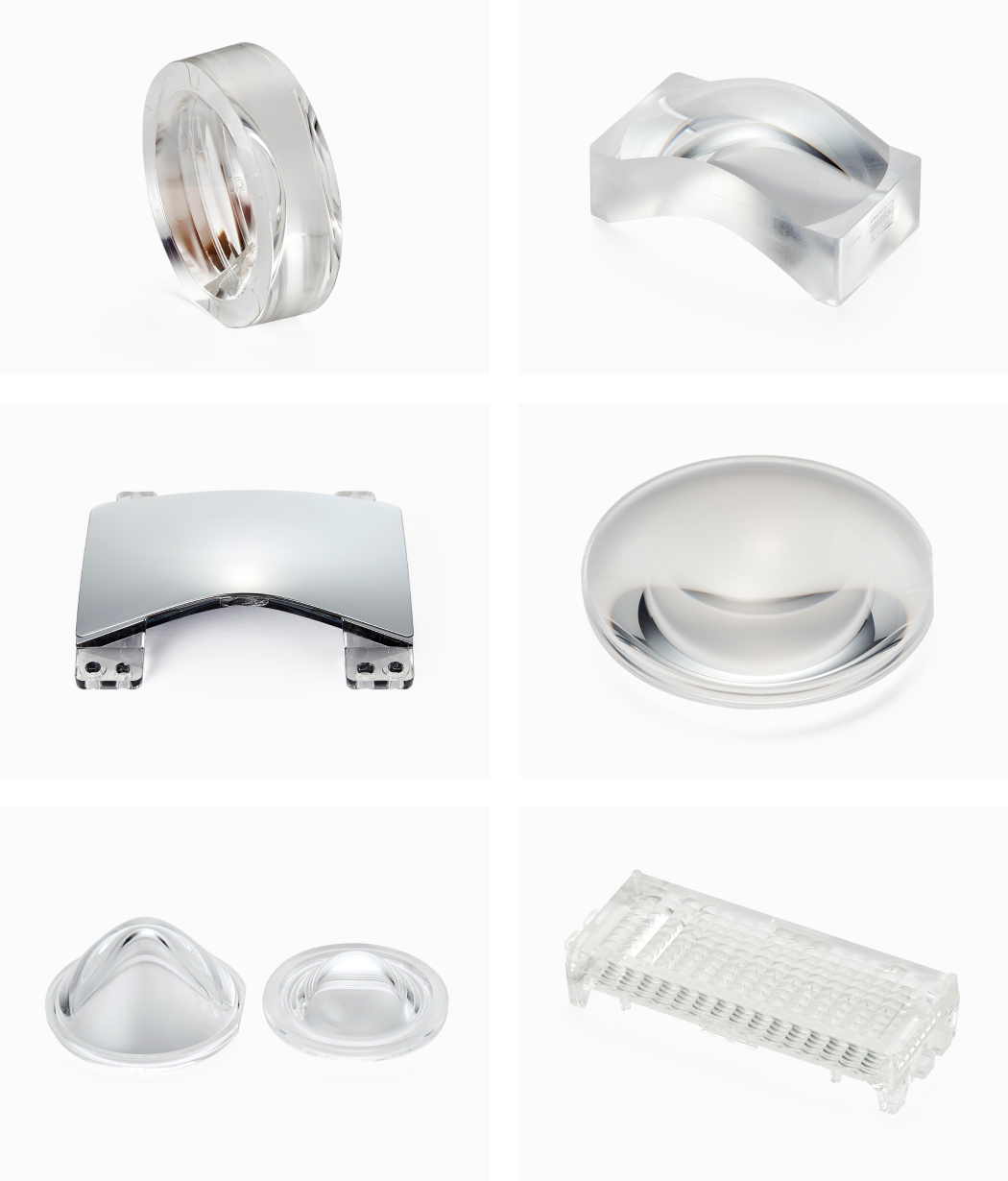

Plastic Lens 기술

TECHNOLOGY

  • - Lightweight
  • - Quick production
  • - Aspheric & Freeform Surface
  • - Low Cost

Tolerance

Diameter < Ø10 mm Ø10 ~ Ø15 (mm) Ø10 ~ Ø25 (mm) Ø25 ~ Ø50 (mm) > Ø 50 (mm)
Profile error(PV) < 1 μm < 1.5 μm < 3 μm < 10 μm < 25 μm
Decenter < 2 μm < 2.5 μm < 5 μm < 8 μm < 15 μm
Center thickness
tolerance 		< ±5 μm < ±10 μm < ±20 μm

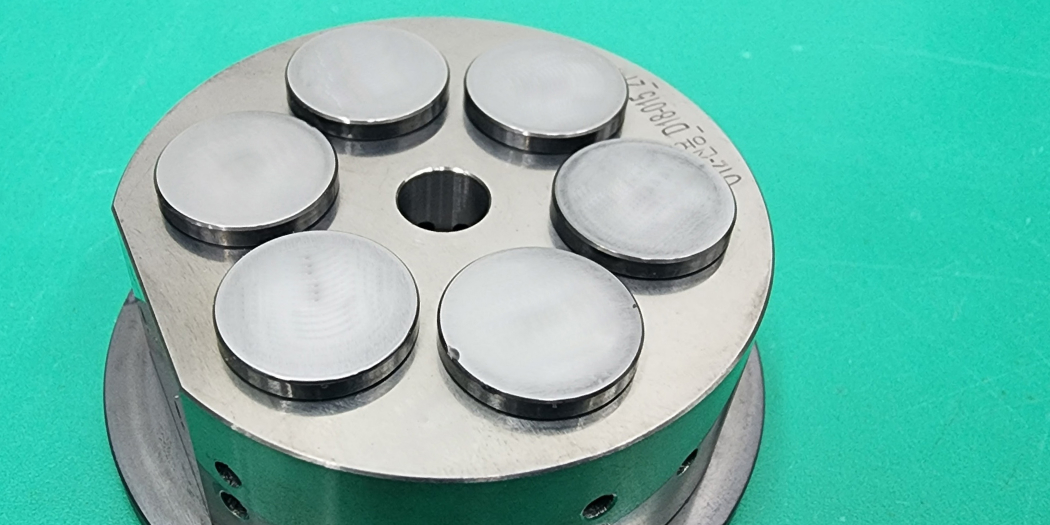

GMP 성형 기술

Max processing size 100 mm Tolerance

ITEM Unit Ø 3~20 Ø 30~50
Design_PV µm 1.5 3.0
Best_fit PV µm 0.2 1
Thickness mm ± 0.01 ± 0.02
Outer diameter mm ± 0.005 ± 0.01
Surface Decenter mm 0.005 0.01
Surface Tilt Degree 0.03° 0.06°
Refractive index - ± 0.0005 ± 0.001

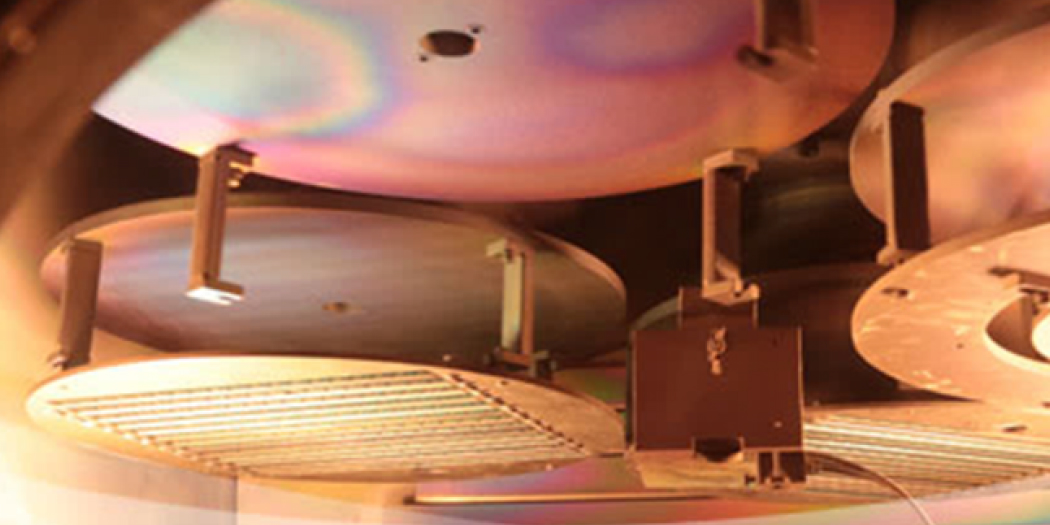

광학 코팅 기술

광대역을 위한 멀티레이어 코팅 및 다양한 IR Cut, UV Cut 등 오차율을 최소화하여 뛰어난 코팅기술을 선보입니다.

TECHNOLOGY

  • - Anti-Reflective
  • - Half Mirror Coating
  • - Fast custom designs
  • - Reflective Coatings
  • - Dichroic Filter Coating
  • - in-house environmental testing
  • - Super Hydrophobic Coating
  • - Wavelengths from 193nm to 14 μm
